متره در رویت | آموزش کامل متره در رویت با ۶ ابزار

محاسبه دقیق مقدار مصالح و اجزای ساختمان یکی از بخش‌های مهم هر پروژه معماری است؛ اما وقتی نقشه‌ها تغییر می‌کنند، اصلاح محاسبات دستی می‌تواند زمان‌بر باشد و احتمال خطا را افزایش دهد. متره در رویت این امکان را فراهم می‌کند که مساحت دیوارها، حجم بتن، مقدار مصالح و سایر اطلاعات موردنیاز را مستقیماً از مدل ساختمان استخراج کنید. البته برای رسیدن به نتایج قابل‌اعتماد، تنها آشنایی با ابزارهای نرم‌افزار کافی نیست و باید اصول مدل‌سازی و تنظیم جداول متره را نیز بدانید. اگر می‌خواهید یاد بگیرید چگونه با ابزارهای Schedule و Material Takeoff مقادیر ساختمان را محاسبه کنید، خروجی اکسل بگیرید و خطاهای رایج متره را کاهش دهید برای اطلاعات کامل‌تر همراه ما در بن رو کالج باشید.

متره در رویت چیست؟

متره در رویت به فرایند استخراج مقادیر و مشخصات اجزای ساختمان از مدل BIM گفته می‌شود. با استفاده از این قابلیت می‌توان مساحت دیوارها، حجم بتن، متراژ کف‌پوش و تعداد درها و پنجره‌ها را محاسبه کرد. برخلاف متره دستی این اطلاعات مستقیماً از مدل استخراج می‌شوند و با تغییر اجزای ساختمان، مقادیر جدول متره نیز به‌روزرسانی می‌شوند.

در آموزش متره در رویت از ابزارهایی مانند Schedule و Material Takeoff برای استخراج و دسته‌بندی مقادیر استفاده می‌شود. البته دقت خروجی به کیفیت مدل‌سازی و تنظیمات جدول‌ها بستگی دارد. اگر هنوز با محیط نرم‌افزار آشنایی کافی ندارید، بهتر است ابتدا مباحث پایه آموزش رویت برای مبتدیان را یاد بگیرید.

برای متره دقیق در رویت چه پیش‌نیازهایی لازم است؟

دقت متره در رویت به کیفیت مدل‌سازی و اطلاعات ثبت‌شده برای اجزای ساختمان بستگی دارد. برای اینکه خروجی متره و برآورد با رویت قابل‌اعتماد باشد، باید پیش از استخراج مقادیر، موارد زیر را بررسی کنید.

مدل‌سازی صحیح اجزای ساختمان

دیوارها، سقف‌ها، ستون‌ها و سایر عناصر باید با ابزارهای مناسب و ابعاد واقعی مدل شوند. انتخاب دسته‌بندی صحیح اجزا، تعیین ضخامت و ارتفاع دقیق و رعایت محل قرارگیری عناصر اهمیت زیادی دارد. در واقع، کیفیت مدل‌سازی پروژه در رویت مستقیماً بر صحت مقادیر استخراج‌شده تأثیر می‌گذارد.

تعریف متریال برای عناصر مدل

برای محاسبه مقدار مصالح باید متریال هر بخش به‌درستی تعریف شود. برای مثال، در یک دیوار چندلایه، جنس و ضخامت لایه‌های آجر، عایق و اندود باید مشخص باشند. این اطلاعات مبنای استخراج مقادیر مصالح با ابزار Material Takeoff در رویت هستند.

بررسی پارامترها و اطلاعات اجزا

پارامترهایی مانند نوع عنصر، ابعاد، طبقه و فاز ساخت باید متناسب با نیاز متره بررسی شوند. هنگام ساخت Schedule در رویت نیز انتخاب فیلدها و فیلترهای صحیح ضروری است تا مقادیر مربوط به بخش‌های مختلف پروژه با یکدیگر اشتباه نشوند.

تنظیم واحدهای اندازه‌گیری پروژه

از مسیر Manage > Project Units می‌توان واحد نمایش طول، مساحت و حجم را تنظیم کرد. بهتر است واحدهای موردنیاز متره، مانند متر، مترمربع و مترمکعب، مشخص باشند. همچنین تعداد ارقام اعشار باید متناسب با دقت موردنیاز تنظیم شود.

کنترل تداخل، هم‌پوشانی و اجزای تکراری

وجود عناصر تکراری ممکن است باعث محاسبه چندباره مقادیر شود. پیش از تهیه جدول متره، مدل را در نمای سه‌بعدی بررسی کنید و برای شناسایی مشکلات احتمالی از ابزارهای Interference Check و Review Warnings کمک بگیرید.

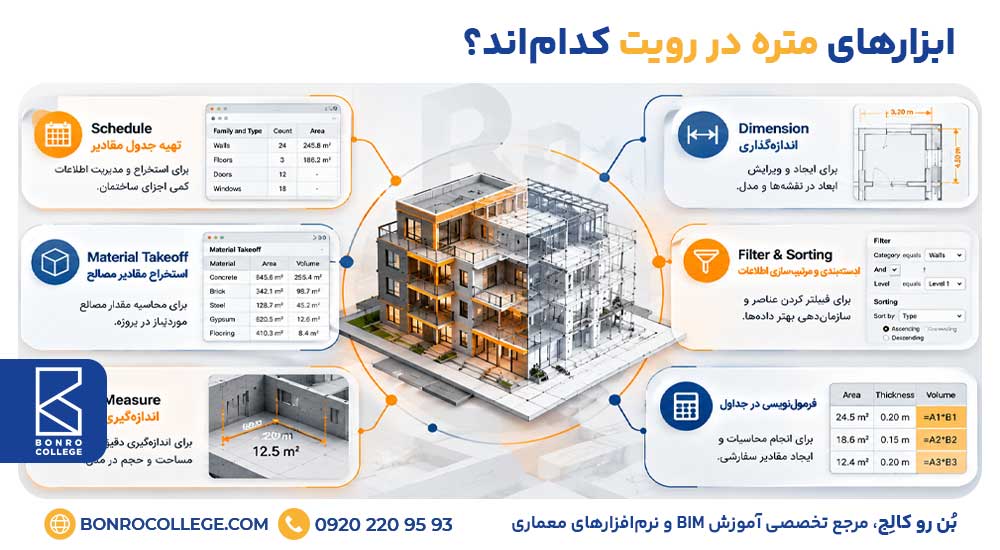

ابزارهای متره در رویت کدام‌اند؟

نرم‌افزار Revit ابزارهای مختلفی برای استخراج مقادیر، محاسبه مصالح و تهیه جداول متره دارد. انتخاب ابزار مناسب به نوع اطلاعات موردنیاز پروژه بستگی دارد. مهم‌ترین ابزارهای متره در رویت عبارت‌اند از:

• Schedule/Quantities: ابزار اصلی برای استخراج تعداد، طول، مساحت و حجم اجزای ساختمان مانند دیوارها، درها، پنجره‌ها و ستون‌ها است. ساخت Schedule در رویت امکان دسته‌بندی و محاسبه مجموع مقادیر را فراهم می‌کند.
• Material Takeoff: برای محاسبه مقدار مصالح به‌کاررفته در عناصر مدل استفاده می‌شود. با Material Takeoff در رویت می‌توان مساحت یا حجم مصالحی مانند بتن، آجر و پوشش‌های ساختمانی را استخراج کرد.
• Multi-Category Schedule: امکان تهیه جدول از چند دسته مختلف اجزای ساختمان را فراهم می‌کند و برای گزارش‌گیری یکپارچه از بخش‌های مختلف پروژه کاربرد دارد.
• Calculated Values: برای انجام محاسبات با استفاده از فرمول در جدول متره کاربرد دارد. برای مثال در متره و برآورد با رویت می‌توان با تعریف نرخ واحد و فرمول مناسب، هزینه اقلام را محاسبه کرد.
• Sorting/Grouping و Filters: برای مرتب‌سازی، گروه‌بندی و محدودکردن اطلاعات جدول استفاده می‌شوند؛ مثلاً می‌توان مقادیر دیوارها را بر اساس طبقه یا نوع آن‌ها تفکیک کرد.
• Dimension : برای تعیین و ویرایش ابعاد اجزای مدل مانند طول، عرض و ارتفاع استفاده می‌شود. این ابزار به بررسی اندازه‌ها و کنترل ابعاد عناصر ساختمانی در فرایند متره کمک می‌کند.

تسلط بر این ابزارها در کنار شناخت اصول آموزش رویت معماری به شما کمک می‌کند جداول متره را متناسب با نیاز پروژه تنظیم کنید.

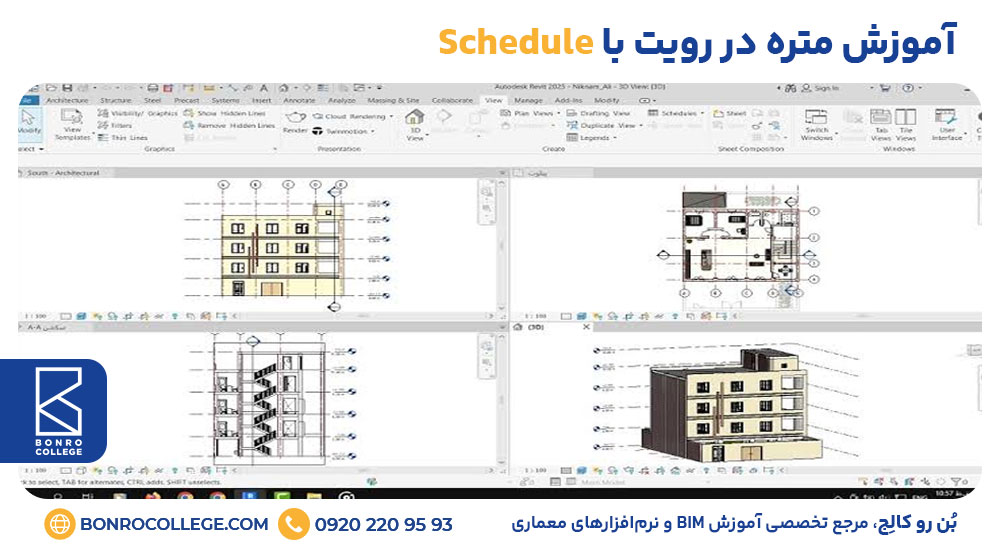

آموزش متره در رویت با Schedule

ابزار Schedule در نرم‌افزار Revit امکان استخراج مقادیر اجزای ساختمان و نمایش آن‌ها در قالب جدول را فراهم می‌کند. برای مثال، می‌توانید مساحت تمام دیوارهای یک طبقه را محاسبه کنید یا حجم بتن ستون‌ها را به دست آورید. مراحل آموزش متره در رویت با این ابزار به شرح زیر است:

1. ایجاد جدول متره: از تب View وارد بخش Schedules شوید و گزینه Schedule/Quantities را انتخاب کنید.
2. انتخاب دسته‌بندی اجزا: در پنجره New Schedule، دسته موردنظر مانند Walls، Floors یا Structural Columns را انتخاب کنید.
3. تعیین اطلاعات جدول: در بخش Fields، پارامترهای موردنیاز مانند Family and Type، Level، Area و Volume را متناسب با نوع عنصر اضافه کنید.
4. دسته‌بندی مقادیر: در بخش Sorting/Grouping، اطلاعات را براساس طبقه یا نوع عنصر مرتب کنید. برای تجمیع عناصر مشابه، گزینه Itemize Every Instance را غیرفعال کنید.
5. محاسبه مجموع مقادیر: در بخش Formatting، فیلد مساحت یا حجم را انتخاب کرده و Calculate Totals را فعال کنید. سپس در Sorting/Grouping، گزینه Grand Totals را برای نمایش مجموع کل فعال کنید.
6. بررسی خروجی: جدول را با مدل ساختمان تطبیق دهید و از صحت مقادیر و فیلترهای اعمال‌شده مطمئن شوید.

پس از ساخت Schedule در رویت، تغییرات عناصر مدل به‌صورت خودکار در جدول منعکس می‌شوند. البته برای متره در رویت باید توجه داشته باشید که مقادیر استخراج‌شده براساس هندسه و تنظیمات مدل محاسبه می‌شوند و پیش از استفاده در برآورد هزینه، نیاز به کنترل دارند.

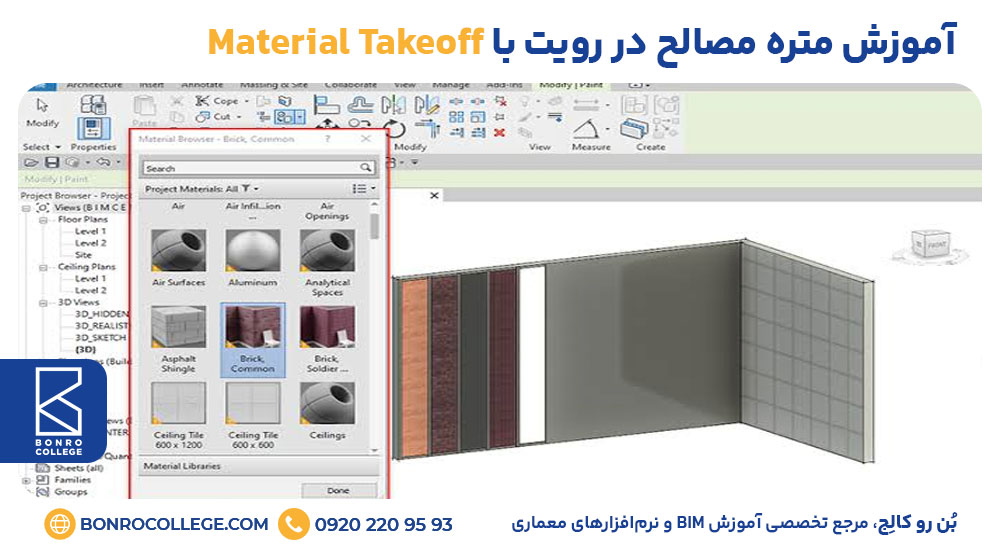

آموزش متره مصالح در رویت با Material Takeoff

ابزار Material Takeoff در رویت برای استخراج مقدار مصالح به‌کاررفته در اجزای ساختمان استفاده می‌شود. برخلاف Schedule معمولی که بیشتر بر مشخصات و مقادیر عناصر تمرکز دارد این ابزار می‌تواند مصالح تشکیل‌دهنده هر عنصر را جداگانه محاسبه کند؛ برای مثال، حجم بتن یک دیوار یا مساحت لایه‌های گچ و عایق را نمایش دهد.

مراحل متره مصالح با Material Takeoff در رویت عبارت‌اند از:

1. ایجاد جدول مصالح: از تب View وارد بخش Schedules شوید و گزینه Material Takeoff را انتخاب کنید.
2. انتخاب دسته‌بندی: در پنجره New Material Takeoff، دسته موردنظر مانند Walls یا Floors را مشخص کنید. برای بررسی مصالح چند دسته ساختمانی، می‌توانید از Multi-Category استفاده کنید.
3. تعیین پارامترهای مصالح: در بخش Fields، گزینه‌های Material: Name، Material: Area و Material: Volume را متناسب با نیاز پروژه اضافه کنید.
4. گروه‌بندی مصالح: در بخش Sorting/Grouping، مصالح را براساس نام دسته‌بندی کنید تا مقادیر مربوط به هر متریال مشخص شود.
5. محاسبه مجموع مصالح: در بخش Formatting، گزینه Calculate Totals را برای فیلدهای موردنظر فعال کنید و با تنظیم Grand Totals، مجموع مقادیر را نمایش دهید.

در متره در رویت، حجم مصالح دیوارهای چندلایه ممکن است به دلیل نحوه اتصال دیوارها یا جزئیات هندسی با مقدار واقعی اختلاف جزئی داشته باشد. بنابراین برای متره و برآورد با رویت باید مقادیر استخراج‌شده را پیش از محاسبه هزینه مصالح کنترل کنید.

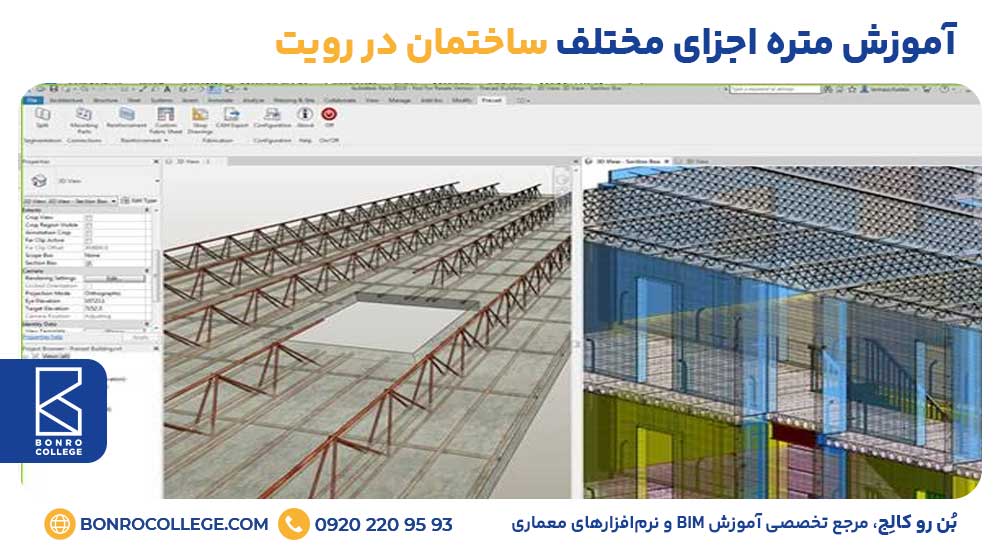

آموزش متره اجزای مختلف ساختمان در رویت

برای متره در رویت باید جدول متناسب با هر بخش ساختمان را ایجاد کنید؛ زیرا اطلاعات موردنیاز برای محاسبه دیوار، سقف یا ستون یکسان نیست. در ادامه، روش استخراج مقادیر مهم‌ترین اجزای ساختمان را بررسی می‌کنیم.

• متره دیوارها: با انتخاب دسته Walls در Schedule، می‌توانید طول، مساحت و حجم دیوارها را استخراج کنید. برای محاسبه جداگانه مصالحی مانند آجر، گچ و عایق، از Material Takeoff استفاده کنید.
• متره کف و سقف: در دسته Floors، پارامترهای Area و Volume برای محاسبه مساحت کف‌سازی و حجم لایه‌های مدل‌شده کاربرد دارند. برای سقف‌های مدل‌شده با ابزار Roof نیز باید دسته Roofs را انتخاب کنید.
• متره ستون‌ها و تیرها: برای ستون‌ها از Structural Columns و برای تیرها از Structural Framing استفاده کنید. بسته به نوع عنصر، می‌توان تعداد، طول و حجم را از پارامترهای موجود استخراج کرد.
• متره در و پنجره: با انتخاب دسته‌های Doors و Windows، تعداد، ابعاد و نوع هر عنصر مشخص می‌شود. این اطلاعات برای تهیه فهرست درها و پنجره‌ها کاربرد دارند.
• متره فونداسیون: در دسته Structural Foundations می‌توانید مقادیر مربوط به پی‌های مدل‌شده را استخراج کنید. برای محاسبه حجم بتن مصرفی نیز Material Takeoff در رویت کاربرد دارد.

در متره و برآورد با رویت بهتر است مقادیر هر بخش به تفکیک طبقه، نوع عنصر و مصالح ثبت شوند تا کنترل مقادیر و تهیه صورت‌وضعیت آسان‌تر باشد.

تفاوت متره دستی و متره در رویت

تفاوت اصلی متره دستی و متره در رویت به روش محاسبه مقادیر و مدیریت تغییرات پروژه مربوط می‌شود. در متره دستی، مقادیر از روی نقشه‌ها اندازه‌گیری و محاسبه می‌شوند؛ اما در رویت، اطلاعات از مدل سه‌بعدی ساختمان استخراج می‌شوند. جدول زیر تفاوت این دو روش را نشان می‌دهد.

کدام روش بهتر است؟ برای پروژه‌هایی که مدل BIM دقیق و به‌روز دارند، متره و برآورد با رویت می‌تواند سرعت استخراج مقادیر و کنترل تغییرات را افزایش دهد. بااین‌حال، متره دستی همچنان برای بررسی مقادیر، محاسبه اقلام مدل‌نشده و کنترل نهایی خروجی رویت کاربرد دارد.

آموزش متره و برآورد در رویت با بن رو کالج

ما در بن رو کالج از سال ۱۳۹۲ در زمینه آموزش تخصصی BIM و نرم‌افزارهای معماری فعالیت می‌کنیم. در دوره‌های آموزشی ما، هنرجویان علاوه بر مدل‌سازی ساختمان با مباحث کاربردی متره در رویت، ساخت جداول Schedule، استخراج مقادیر مصالح و تهیه خروجی برای برآورد پروژه آشنا می‌شوند. هدف ما این است که بتوانید مهارت‌های آموخته‌شده را در پروژه‌های معماری به کار بگیرید.

برخی از مزایای دوره‌های آموزشی بن رو کالج عبارت‌اند از:

• آموزش تخصصی و پروژه‌محور: یادگیری ابزارهای رویت و تمرین مباحث متره با استفاده از پروژه‌های معماری.
• آموزش از مقدماتی تا پیشرفته: یادگیری مرحله‌به‌مرحله مدل‌سازی، تنظیم پارامترها، تهیه نقشه‌های اجرایی و استخراج مقادیر.
• پشتیبانی تخصصی: امکان ارتباط با مدرس و تیم پشتیبانی برای رفع اشکالات و بررسی تمرین‌ها.
• محتوای آموزشی به‌روز: به‌روزرسانی آموزش‌ها متناسب با نسخه‌های جدید نرم‌افزار و نیازهای حرفه‌ای.
• آموزش مهارت‌های مرتبط با BIM: آشنایی با استانداردهای مدل‌سازی، تمپلیت‌های پروژه و تهیه مستندات اجرایی.
• گواهینامه پایان دوره: امکان دریافت گواهی بن رو کالج پس از تکمیل آموزش‌ها و شرایط مربوط به دوره.

اگر قصد دارید آموزش متره در رویت را به‌صورت اصولی دنبال کنید یا برای انتخاب دوره مناسب نیاز به راهنمایی دارید، کارشناسان ما آماده پاسخ‌گویی به پرسش‌های شما هستند.

شماره تماس:  09202209593

پشتیبانی تلگرام:  Bonrosupport

جمع‌بندی؛ چطور می‌توانیم با متره در رویت خطاهای محاسباتی را کاهش دهیم؟

دقت در محاسبه مقادیر مصالح و اجزای ساختمان، نقش مهمی در کنترل هزینه‌ها و برنامه‌ریزی اجرای پروژه دارد. متره در رویت این امکان را فراهم می‌کند که مقادیر موردنیاز را مستقیماً از مدل ساختمان استخراج کنیم و با تغییر طراحی، اطلاعات به‌روزشده را در اختیار داشته باشیم. بااین‌حال، نمی‌توانیم تنها به خروجی نرم‌افزار تکیه کنیم؛ کیفیت مدل‌سازی، تعریف صحیح مصالح و کنترل جداول متره، تعیین‌کننده اعتبار محاسبات هستند. اگر این موارد را به‌درستی رعایت کنیم، می‌توانیم زمان تهیه متره را کاهش دهیم و با اطمینان بیشتری برای تأمین مصالح و برآورد هزینه‌های پروژه تصمیم بگیریم.

سوالات متداول متره در رویت

آیا می‌تونیم بدون مدل‌سازی کامل ساختمان در رویت متره بگیریم؟

بله، می‌تونیم از بخش‌هایی که مدل‌سازی کردیم، مقادیر موردنیاز رو استخراج کنیم. اما برای اجزایی که هنوز مدل نکردیم باید محاسبات رو جداگانه انجام بدیم. به همین دلیل، نمی‌تونیم خروجی یک مدل ناقص رو متره کامل پروژه در نظر بگیریم.

چطور می‌تونیم دقت متره در رویت رو افزایش بدیم؟

برای افزایش دقت باید ابعاد عناصر، متریال‌ها و پارامترهای مدل رو بررسی کنیم. همچنین بهتره قبل از استخراج جدول، اجزای تکراری و هم‌پوشانی‌ها رو شناسایی کنیم و مقادیر چند بخش رو با محاسبات دستی تطبیق بدیم.

آیا می‌تونیم با رویت هزینه اجرای ساختمان رو هم محاسبه کنیم؟

بله، می‌تونیم با تعریف قیمت واحد مصالح و استفاده از فرمول‌های محاسباتی در Schedule، هزینه تقریبی اقلام رو به دست بیاریم. البته برای برآورد کامل هزینه اجرا، باید دستمزد، تجهیزات، هزینه‌های جانبی و اقلام مدل‌نشده رو هم در محاسبات لحاظ کنیم.
